[Hydraulische Rollreffanlage: RF90]

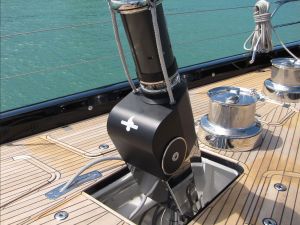

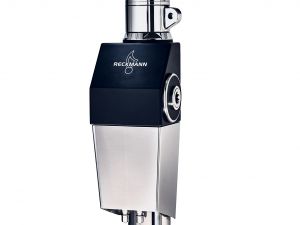

Die RF90 ist eine hydraulische Hochleistungs-Reffanlage für Vorsegel, deren wartungsarme Getriebetechnik maximale Funktionssicherheit und Lebensdauer garantiert. Dank spiralverzahnter Kegelräder und kompromisslos gearbeiteter Lagertechnik arbeitet sie extrem laufruhig. In Kombination mit einem selbsthemmenden Schneckengetriebe, das Kräfte aus selbst größten Segelflächen aufnimmt, entspricht sie höchstem Industriestandard. Alle Anlagen dieser Baureihe verfügen über eine einfach zu justierende Längenverstellung, mit deren Hilfe sich Mast und Segel optimal trimmen lassen. Ab dem Modell RF90-4 arbeitet die Verstellmechanik hydraulisch unterstützt.

Abbildung Abbildung Abbildung Abbildung Abbildung Abbildung Abbildung Abbildung

[Features]

Nothandantrieb

Nothandantrieb

Der einzigartige Handantrieb gewährleistet ein Höchstmaß an Sicherheit. Durch einfaches Einstecken einer Standardwinschkurbel wird der Antrieb ausgekuppelt und auf Handbetrieb umgeschaltet. Dank seines speziellen Getriebemechanismus, der eine Übertragung der Segelkräfte auf die Winschkurbel verhindert, lässt sich die Reffanlage auch im Handbetrieb leicht und sicher bedienen.

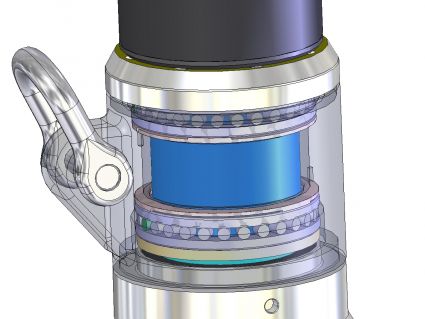

Halsringlagerung

Halsringlagerung

Die Halsringe der Furler besitzen eine doppelte axiale Lagerung – so können auch hohe Tack-Lasten verlässlich aufgenommen werden. Um eine Punktbelastung der Lager zu vermeiden werden die Lasten über Verteilerbleche auf das ganze Lager verteilt.

Integrierte Längenverstellung

Integrierte Längenverstellung

Die integrierte Längenverstellung ist einfach zu bedienen und arbeitet selbst bei angeschlagenem Segel. So lassen sich Rigg und Segel optimal trimmen.

Optionale hydraulische Längenverstellung (RT)

Optionale hydraulische Längenverstellung (RT)

Die Rollreffanlagen der RF90-Serie sind optional mit einer hydraulischen Längenverstellung zur Einstellung der Vorstaglänge erhältlich. Gerade bei Yachten mit mehreren Vorstagen lässt sich so schnell und komfortabel die Last zwischen den verschiedenen Vorstagen verschieben. Rollreffanlagen mit dieser Funktion tragen ein „RT“ in der Bezeichnung.

Fallenschlitten FS

Fallenschlitten FS

Die Reckmann Hochleistungsfallenschlitten drehen extrem reibungsarm und garantieren so einen sicheren Betrieb ohne Verdrillen des Falls. Das kompakte Design und die Größenabstufung sorgen für ein geringes Topgewicht.

Mehr Informationen zu Fallenschlitten FS

Chainplate Pin

Chainplate Pin

Diese Reckmann Neuentwicklung ermöglicht den Verzicht auf einen Toggle. Durch die kompakte Bauart wird die Länge des Toggles gespart. Das Design lässt sich lastoptimiert in Kohlefaserstrukturen integrieren.

Tack Slider

Tack Slider

Der Tack Slider oder auch "floating tack swivel" genannte Wirbel erlaubt es, dass Vorliek des Segels unabhängig vom Stag zu spannen. Besonders bei Segeln mit Halyard Lock ist das eine notwendige Ergänzung.

Kohlefaserprofile

Kohlefaserprofile

Unsere Karbonprofile bieten hohe Festigkeit bei geringem Gewicht. Durch eine Gewichtsersparnis von 50–60 % kann verglichen mit herkömmlichen Aluminiumprofilen eine deutliche Leistungssteigerung erreicht werden.


[Facts]

#Grafik
    RF90-2DS RF90-3DS RF90-4DS RF90-5DS RF90-5.5DS220 RF90-6.5DS RF90-7.5DS RF90-8.5DS
A* [mm] 428 481 690 895 1000 1255 1750 -
B [mm] 128 147 166 204 204 284 372 -
C [mm] 156 180 235 256 280 373 521 -
D [mm] 305 352 446 570 578 767 893 -
G* [mm] 294 345 481 630 707 898 1113 -
Hub Stagverstellung [mm] 70 70 110 118 130 250 500 -
Gewicht [kg] 21 31 66 104 133 295 576 -
max. Volumenstrom Motor [l/min] 10 Nov 17 35 45 60 75 110 -
max. Druck Motor [bar] 100 140 140 175 175 175 225 -
max. Staglast [t] 7 14 21 39 50 73 98 -
max. Tack-Last [t] 1,5 2,5 3,5 5 6 8 10 -
max. Rodgröße [-] -30 -60 -91 -170 -220 -320 -430 -
max. Durchmesser Draht [mm] 12 16 22 32 - - - -
max. Vorstaglänge [m] 23 36 42 50 60 70 85 -
passende Aluminiumprofile [-] R20, R30 R40, R5 R5, R6 R6, R7 R7, R8 R8 - -
passende Kohlefaserprofile [-] S2, S2.5 S3, S4, S4.5 S5, S5.5 S6, S6.5, S7 S7, S7.5, S8 S7.7, S8, S8.5 S9, S9.5 -
* Position Verstellung   eingefahren eingefahren eingefahren eingefahren eingefahren eingefahren eingefahren -
    RF90-2RT RF90-3RT RF90-4RT RF90-5RT RF90-5.5RT RF90-6.5RT RF90-7.5RT RF90-8.5RT
A* [mm] 511 684 836 1045 1077 1492 1487 1523
B [mm] 128 147 166 204 204 284 372 630
C [mm] 156 180 235 256 280 373 521 680
D [mm] 305 352 446 570 578 767 893 336
G* [mm] 377 527 628 780 784 1135 851 -
Hub Stagverstellung [mm] 98 150 200 250 250 400 600 400
Gewicht [kg] 22 38 73 123 139 337 465 635
max. Volumenstrom Motor [l/min] 10 Nov 17 35 45 60 75 110 150
max. Druck Motor [bar] 100 140 140 175 175 175 225 210
max. Staglast [t] 5,5 11 16,5 23,1 23,1 39 73 118
max. Tack-Last [t] 1,5 2,5 3,5 5 6 8 10 15
max. Rodgröße [-] -30 -60 -76 -115 -115 -170 -320 eq. -540
max. Durchmesser Draht [mm] 12 16 22 32 - - - -
max. Vorstaglänge [m] 23 36 42 50 60 70 85 100
passende Aluminiumprofile [-] R20, R30 R40, R5 R5, R6 R6, R7 R7, R8 R8 - -
passende Kohlefaserprofile [-] S2, S2.5 S3, S4, S4.5 S5, S5.5 S6, S6.5, S7 S7, S7.5, S8 S7.7, S8, S8.5 S9, S9.5 S10
* Position Verstellung   eingefahren eingefahren eingefahren eingefahren eingefahren eingefahren eingefahren eingefahren

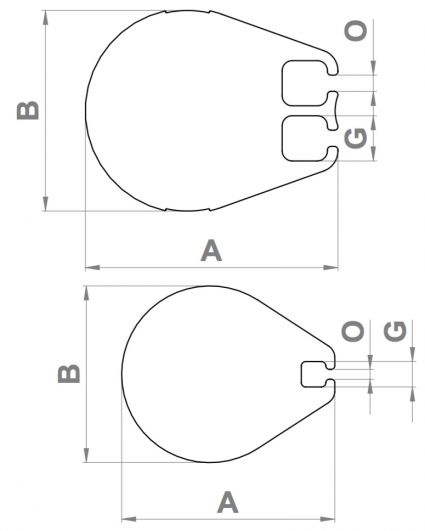

[Rollreffprofile]

Aluminiumprofile

  Nut G O A B
    [mm] [mm] [mm] [mm]
R10 doppel 6,4 2,3 31,4 24,1
R20 doppel 6,4 2,3 35,8 28,8
R30 doppel 7,5 3 45,5 36,1
R40 doppel 7,5 3 49,1 38,7
R50 doppel 8 3,5 54 42
R5 doppel 7,5 3,5 60 47
R6 doppel 7,5 3,5 72 60
R7 doppel 7,5 3,3 85 72
R8 einfach 8 3,2 107 93
Aluminiumprofile

Kohlefaserprofile

  G O A B
  [mm] [mm] [mm] [mm]
S2 7,2 2,8 38,5 29
S2.5 7,2 2,8 41,3 32,2
S3 7,2 2,8 49 38,5
S4 7,2 2,8 55,4 44,4
S4.5 7,2 2,8 60 50,8
S5 7,2 2,8 67,1 56,6
S5.5 7,2 2,8 72,8 62,7
S6 7,2 2,8 82 71,5
S6.5 7,2 2,8 86,9 76,2
S7 large 10 3,8 97,3 81,3
S7 small 7,2 2,8 91,3 81,3
S7.5 10 3,8 107,25 90,2
S8 10 3,8 112 97,3
S8.5 10 3,8 122 107,5
S9 13,02 5,01 148,2 132
S9.5 13,02 5,01 170,6 154
Kohlefaserprofile

[Downloads]

Maßblatt RF90

Download: Reckmann_RF90-EF90_dimsheet.pdf

Datenblatt RF90

Download: Reckmann_RF90_spec_incl_R5.pdf

Handbuch RF90, Draht & Rod, Aluminiumprofile

Download: RF90_2-5_DS_Alufoils_DE_HP.pdf

RF90 Flyer

Download: RF90_Flyer_DT.pdf
