Topwirbel TS

Für Rollanlagen mit Torsionsvorstagen

Die äußerst kompakten Topwirbel für Vorsegelrollanlagen mit drehsteifen Torsionsvorstagen zeichnen sich durch ihr äußerst geringes Gewicht aus. Ab einer Arbeitslast von zwölf Tonnen fertigen wir die Wirbel aus Titan. Die leichtgängigen Lager stellen sicher, dass die Wirbel beim Rollen mit wenig Verzögerung mitdrehen und so das Stag vor starken Verdrehbeanspruchungen geschützt wird.


[Features]

TSx/EYE

TSx/EYE

Durch verschiedene Topanbindungen sind Reckmann Wirbel einfach auf die unterschiedlichen Anforderungen an Bord abzustimmen. Die einfachste Variante stellt die Auganbindung dar: Wahlweise mit verrundetem Auge zum Laschen oder mit einer geraden Bohrung zur Anbindung eines Toggles.

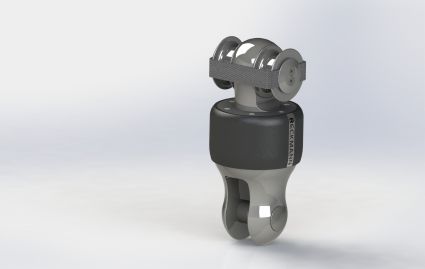

TSx/B

TSx/B

Diese Anbindung hat verschiedene Namen: Loop, Bone, Basket, Monkey Ears und viele weitere Begriffe sind für diese einfache Anbindung des Falls mittels Endlos-Loops gebräuchlich. Die praktische Sicherung der Verbindung mittels Klettgurt erlaubt gleichzeitig die schnelle Öffnung.

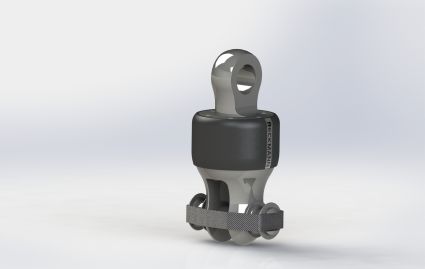

TSx/2:1

TSx/2:1

Die Wirbel der 2:1 Serie sind mit einer leicht zu entfernenden Seilscheibe zur Anbindung von untersetzen Fallen versehen. Die leichtlaufenden Seilscheiben drehen auch unter großen Lasten noch reibungsarm.

Anbindung für Segelkopf

Anbindung für Segelkopf

Alle Topwirbelmodelle erhalten Sie auf Wunsch mit einer Anbindungsmöglichkeit für den Segelkopf. Diese Wirbel führen dann den Zusatz „L“ in der Artikelbezeichnung.

top-down Furling bis SWL=5t

Bis SWL=5t liefern wir komplette Torsions-Vorstagen für top-down Furling Anwendungen. Die Stagen sind auf den Topwirbel und den ensprechenden Toggle am unteren Ende des Stages abgestimmt. Gerne liefern wir Ihnen das Stag komlpett konfektioniert.

Die verschiedenen Anbindungsmöglichkeiten:

#Grafik

[Facts]

TS-x/2:1

<p class="text-center">TS-x/2:1</p>
Modell [-] TS-2.5/2:1 TS-5/2:1FB TS-8/2:1FB TS-12/2:1 TS-20/2:1 TS-40/2:1
swl [t] 2,5 5 8 12 20 40
Gewicht [kg] 0,312 0,953 1,383 1,523 3,386 7,618
L [mm] 69 136,5 167,5 131 181 232
D [mm] 10 12 16 19 25 38
G [mm] 25 25 32 25 35,5 44
W [mm] 19 19 22 22 30,5 40,5
A (max. Falldurchmesser) [mm] 10 14 16 16 25 34
B [mm] - - - - - -
Artikelnummer [-] 32757 56058 55354 52741 37461 52765

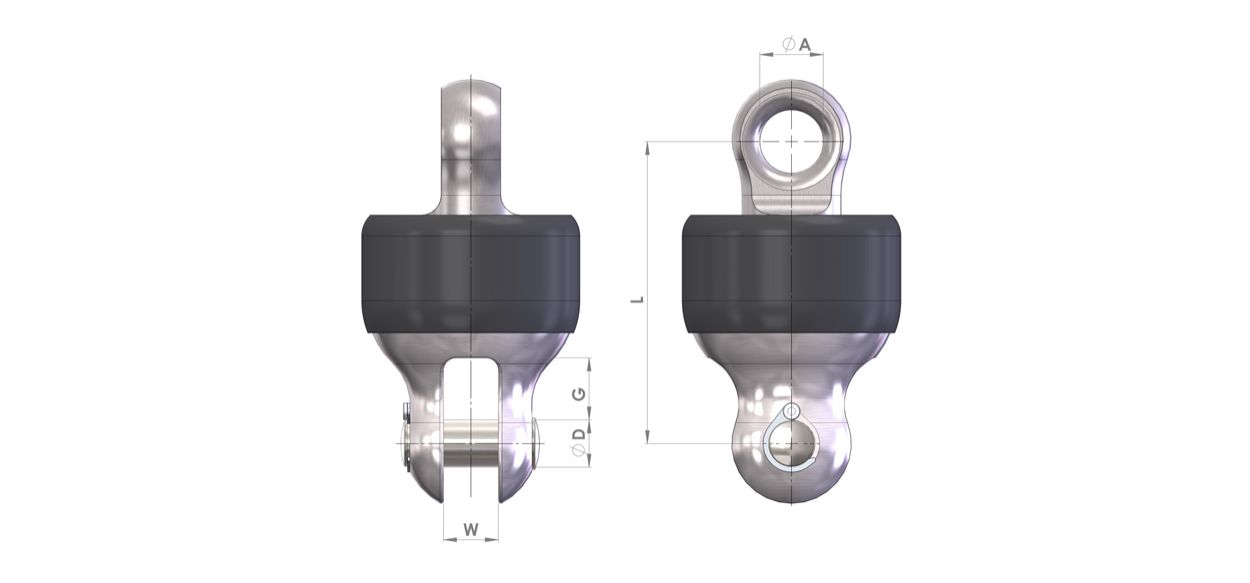

TS-x/EYE

<p class="text-center">TS-x/EYE</p>
Modell [-] TS-2.5/DS TS-5/DS TS-8/DS TS-12/EYE TS-20/EYE TS-40/EYE TS-64/EYE TS-80/EYE
swl [t] 2,5 5 8 12 20 40 64 80
Gewicht [kg] 0,262 0,512 1,355 1,14 2,5 5,5 12,342 16,832
L [mm] 69 87,5 109,5 117 161,5 199,5 257 295
D [mm] 10 12 16 19 25 38 45 55
G [mm] 19 25 32 25 35,5 44 51,5 65,5
W [mm] 16 19 22 22 30,5 40,5 45 60
A (max. Falldurchmesser) [mm] 17 24 30 26 35 45 65 75
B [mm] - - - - - - - -
Artikelnummer [-] 38751 32778 32835 22803 52246 38089 23478 23492

TS-x/B

<p class="text-center">TS-x/B</p>
Modell [-] TS-12/B TS-20/B TS-40/B TS-64/B TS-80/B
swl [t] 12 20 40 64 80
Gewicht [kg] 1,415 3,181 6,981 16,378 23,201
L [mm] 117 161,5 199,5 257 295
D [mm] 19 25 38 45 55
G [mm] 25 35,5 44 51,5 65,5
W [mm] 22 30,5 40,5 45 60
A (max. Falldurchmesser) [mm] 16 23 26 36 46
B [mm] - - - - -
Artikelnummer [-] 22793 52245 37486 17031 23490

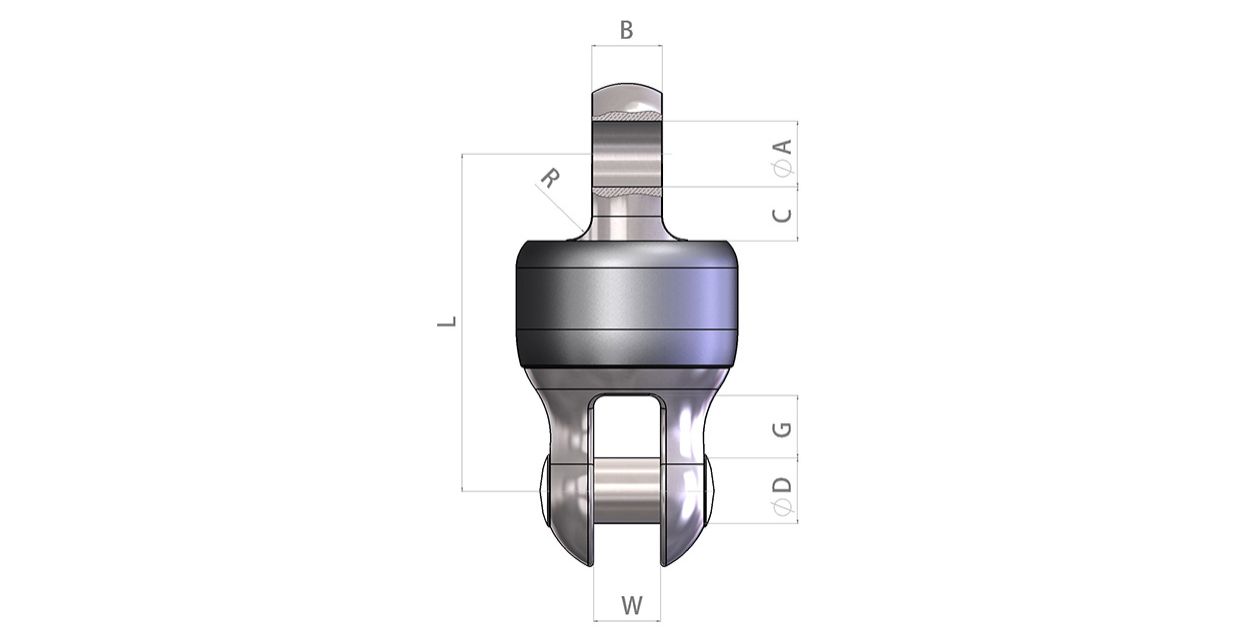

TS-x/TOG

<p class="text-center">TS-x/TOG</p>
Modell [-] TS-12/TOG TS-20/TOG TS-40/TOG TS-64/TOG
swl [t] 12 20 40 64
Gewicht [kg] 1,283 2,913 6,471 13,163
L [mm] 117 161,5 199,5 264
D [mm] 19 25 38 45
G [mm] 25 35,5 44 51,5
W [mm] 22 30,5 40,5 45
A (max. Falldurchmesser) [mm] 14 18 26 26
B [mm] 26 35 45 47,5
C [mm] 26 30 45 50
D [mm] 14,9 21,4 23,6 47,2
Artikelnummer [-] 52400 53031 52494 38965

[Downloads]

Handbuch TTS-Wirbel

Download: BA_TS_TTs_Endfassung_de-DE_2018-03-05.pdf
