[Zylinder HIA.II]

Spannzylinder mit integrierter Pumpeneinheit

Seit Anfang 2019 liefert Reckmann die überarbeiteten HIA.II Integralspanner aus.

Die Spannung des Achterstages hat maßgeblichen Einfluss auf die Segelperformance Ihrer Yacht. Mit den Integralspannern von Reckmann können Sie diese Größe schnell, kraftvoll und gezielt beeinflussen.

Ihr Nutzen im Überblick:

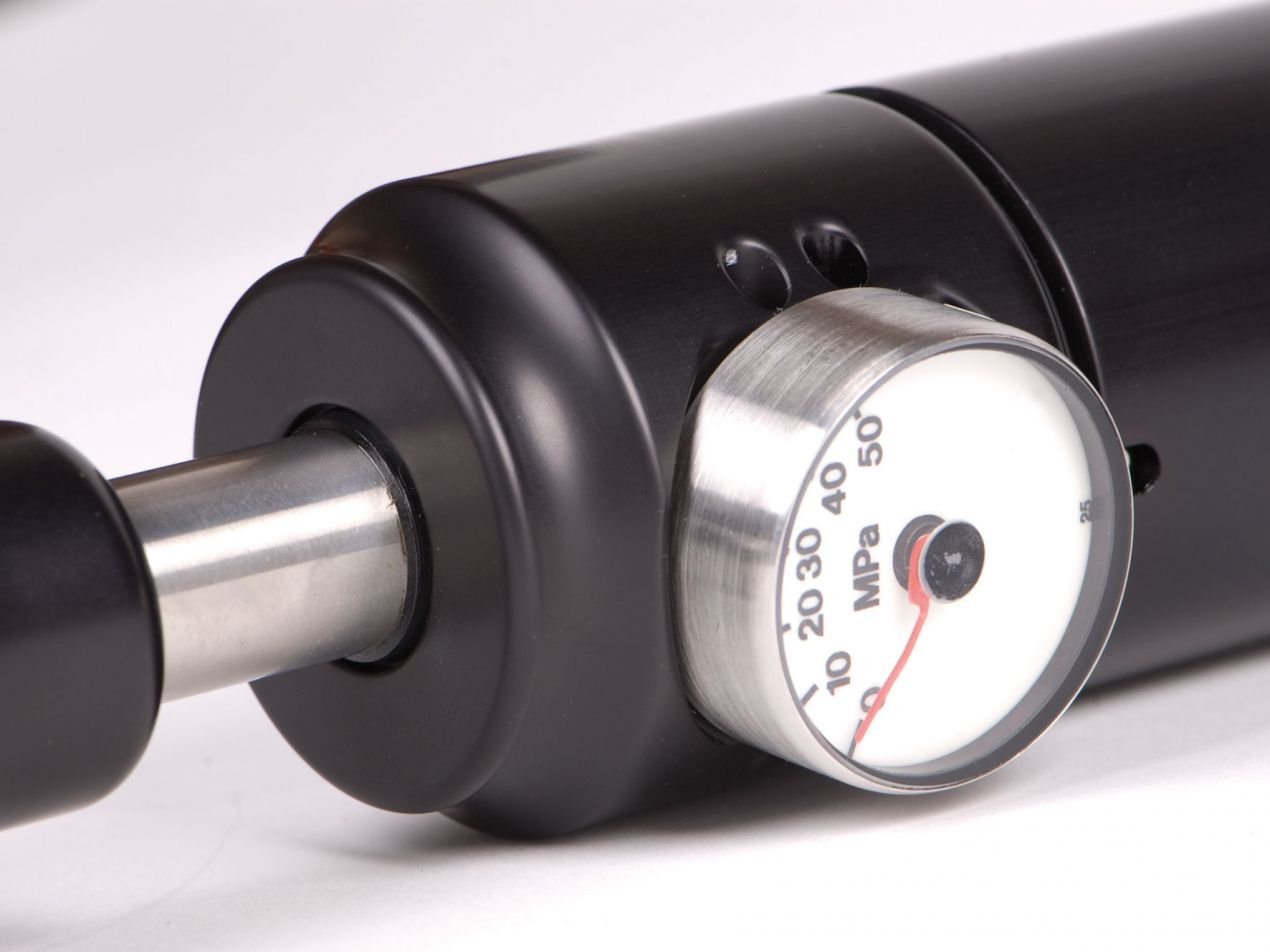

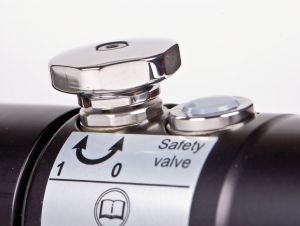

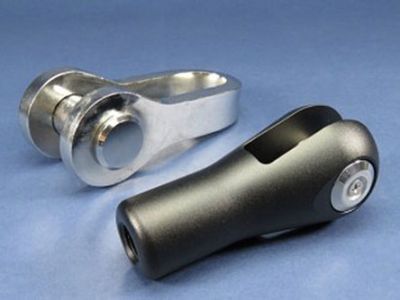

Abbildung Abbildung Abbildung Abbildung

[Facts]

#Grafik
Modell     HIA.II-10 HIA.II-12 HIA.II-17 HIA.II-22
Artikelnummer black   59377 56189 57770 56261
  silver   63166 63167 63171 63172
max. Arbeitsdruck [bar] - 350 440 350 440
max. Zugkraft [t] - 2,7 3,4 4,8 6,0
Hub [mm] - 325 325 365 365
Durchmesser Bolzen [mm] A 12,7 15,9 15,9 19,1
  [inch]   0,50 0,63 0,63 0,75
Außendurchmesser [mm] B 49,5 49,5 60,0 60,0
Durchmesser Kolbenstange [mm] C 16,0 16,0 20,0 20,0
Länge ausgefahren [mm] D 1125 1125 1221 1221
Länge eingefahren [mm] E 800 800 856 856
Gabelweite [mm] F1 16,5 16,5 19,5 19,5
Gabelweite [mm] F2 20,5 20,5 28,0 28,0
max. Breite [mm] G1 44,5 44,5 54,5 54,5
max. Breite [mm] G2 49,5 49,5 59,8 59,8
Gabeltiefe [mm] H1 58,3 58,3 72,8 72,8
max. Gabeltiefe [mm] H2 99,0 99,0 108,5 108,5
min. Gabeltiefe [mm] H3 48,0 48,0 63,0 63,0
max. Winkel Hebel [°] I 69,0 69,0 63,0 63,0
Hebellänge [mm] J1 488,0 488,0 488,0 488,0
max. Höhe Hebel [mm] J2 556,8 556,8 561,1 561,1
min. Höhe Hebel [mm] J3 80,0 80,0 88,0 88,0
handle diameter [mm] J4 16,0 16,0 16,0 16,0
Gewicht [kg] - 4,6 4,6 6,4 6,4
Gewinde Kolbenstange [-] - 5/8''-18 UNF 5/8''-18 UNF 3/4''-16 UNF 3/4''-16 UNF
Artikelnummer Serviceset [-] - 63273 63273 63275 63275
